NYP高粘度泵如何安裝和調試雙端面機械密封

NYP高粘度泵NYP-220B雙端面機械密封的特點：

在很多復雜的化工場合，比如易燃易爆，強腐蝕，易污染，或者含顆粒或者纖維等等。用戶除了要求泵要達到規定的技術參數以外，還對密封提出特別的要求，要求盡量做到“滴液不漏”！這種情況我們可以考慮選擇磁力密封和雙端面機械密封。由于磁力密封造價昂貴，很多用戶為了降低生產成本，不愿意選用。其實雙端面機械密封也是比較理想的選項，因?yàn)樗膬r(jià)格相對要便宜，而且安裝和使用如果符合要求的話，也能基本做到“滴液不漏”！那么如何才能正確安裝和調試雙端面機械密封呢？

下面我以津遠東NYP系列高粘度轉子泵NYP-220B選用雙端面機械密封為例，進行說明：

工況條件：介質名稱：瀝青含石粉磨料，溫度：220度，流量：20m3/h,壓力：0.8MPa。

分析：瀝青含石粉，屬于高溫易磨損的工況，對密封要求比較高。一般單端面機械密封或者填料密封很快就會磨損失效，而且瀝青低溫或者遇到空氣會凝固，將密封面粘死，導致密封失效。根據以上工況條件，應該選擇雙端面機械密封，摩擦副選擇硬質合金的，比較耐磨。

雙端面機械密封結構簡圖

如圖所示，件2-3和件6-7摩擦副應該選擇硬質合金材質的。機械密封上的輔助密封應該選擇氟橡膠的，密封效果好且耐高溫。密封函內應該加入導熱油或者其它密封冷卻液。從加油孔4處連接到儲液罐。儲液罐內要保持一個恒定的壓力，保持密封面的內側和外側的壓力基本平衡。這樣使得密封面的內外的壓差很小，最大限度的減少了漏液的可能。

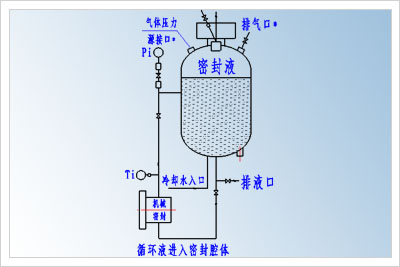

NYP高粘度泵NYP-220B儲液罐安裝示意圖

NYP高粘度泵NYP-220B儲液罐內的壓力怎么確定呢？首先要測量一下密封函內在工作狀態的壓力，（注意，密封函內的壓力跟泵出口的壓力是不一樣的）。然后確定儲液罐內的壓力，略高于密封函壓力0.05--0.15MPa比較合理。儲液罐的安裝位置，要高于泵頭1.5--2.0米為好。這樣始終保持密封函內充滿液體。

遠東泵業NYP-220B泵配套儲液罐安裝圖

NYP系列高粘度轉子泵 經過這樣合理安裝與調試，雙端面機械密封用于泵行業的實例就圓滿的完成了。并且經過多年的實際應用，證明效果非常好，密封壽命也能提高很多。
